LYNXSPACEProjeto · Bancada de ensaio
WINDTUNNEL
Túnel de vento de bancada para visualizar o escoamento do ar em aulas e demonstrações. Tem 1,29 m de comprimento, entrada em boca de sino e eletrónica desenvolvida pela Lynxspace.
| Tipo | Túnel de vento de bancada |
|---|---|
| Entrada | Boca de sino |
| Visualização | Visualização com névoa |
| Controlo | Servidor web integrado |
| Massa | Ainda não medida |
| Fase | Pronto para demonstrações |
- Secção de ensaio
- 70 × 200mm
- Comprimento total
- 1,29m
- Saída do difusor
- 255mm
- Velocidade do ar
- 10–40km/h
Projeto
Visualização com névoa a 10–40 km/h
A secção de ensaio de 70 × 200 mm permite observar o escoamento do ar em torno de pequenos modelos.

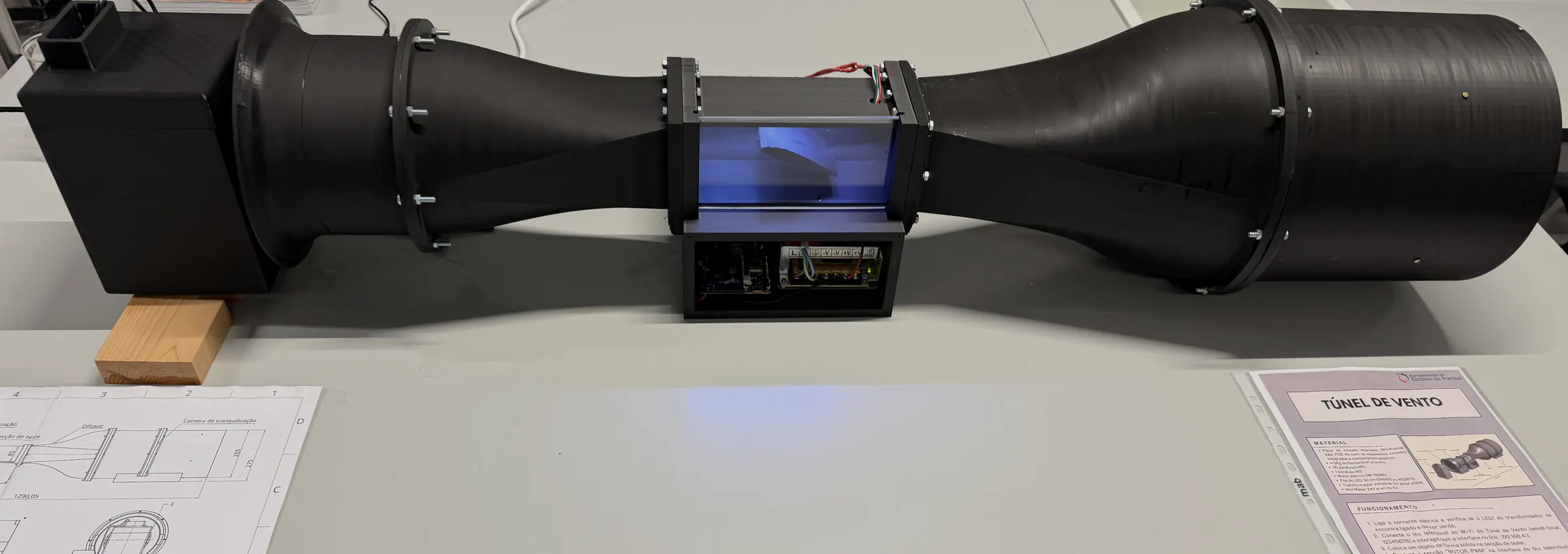

O ar entra por uma boca de sino de 221 mm, atravessa um retificador de escoamento em favo de mel e uma contração, e chega à secção de ensaio de 70 × 200 mm. Uma janela de 170 × 85 mm permite observar o modelo. A jusante, o difusor alarga a conduta até 255 mm. Um gerador de névoa de 5 V e uma fita LED endereçável tornam o escoamento visível. A velocidade do ar é medida com um tubo de Pitot.
O túnel é controlado através de uma interface web, acessível por telemóvel ou computador na mesma rede. O servidor funciona nas placas eletrónicas desenvolvidas para o equipamento. A construção modular, com flanges aparafusadas, permite substituir cada secção de forma independente.
Ficha técnica
Dimensões e sistemas do WindTunnel
| Secção de ensaio | 70 × 200 mm |
|---|---|
| Janela de observação | 170 × 85 mm |
| Comprimento total | 1,29 m |
| Diâmetro de entrada | 221 mm, boca de sino |
| Maior diâmetro | 255 mm, na saída do difusor |
| Massa | Ainda não medida |
| Velocidade do ar | 10–40 km/h |
|---|---|
| Medido com | Tubo de Pitot |
| Visualização | Visualização com névoa, gerador de névoa de 5 V |
| Iluminação | Fita LED endereçável |
| Controlo | Servidor web integrado |
|---|---|
| Placas | PCBs próprias |
| Construção | Modular, flanges aparafusadas |
| Consumo de energia | Ainda não medido |

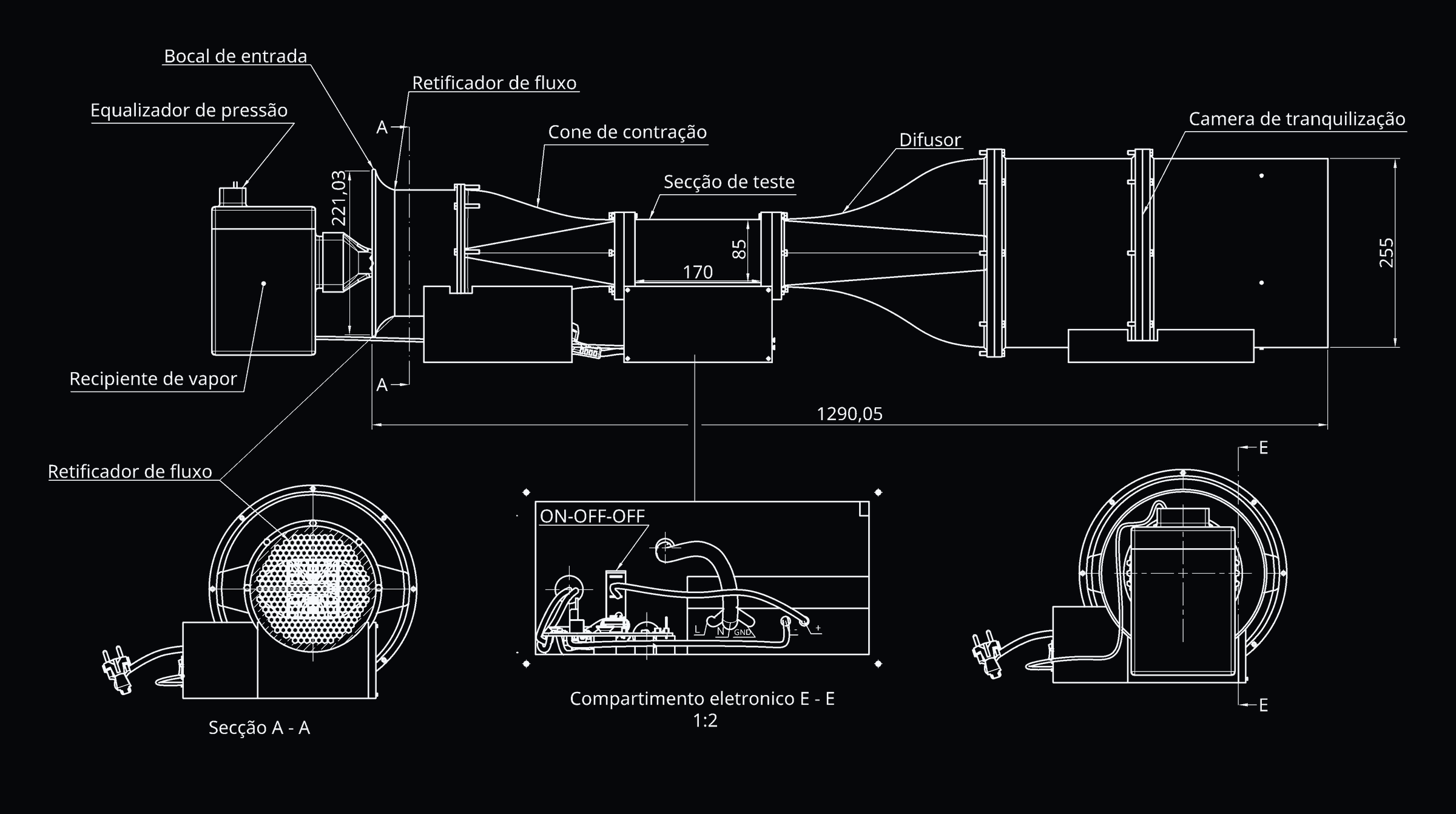

A massa e o consumo de energia ainda não foram medidos. As dimensões constam do desenho de conjunto abaixo. A janela de observação mede 170 × 85 mm; a secção de ensaio mede 70 × 200 mm. O diâmetro de entrada de 221,03 mm está arredondado para 221 mm na tabela.
Contacto
Ensaios e demonstrações
A secção de ensaio de 70 × 200 mm e a construção modular permitem adaptar o túnel a diferentes modelos. Para aulas de mecânica de fluidos ou demonstrações de escoamento, fale connosco sobre o ensaio que pretende realizar.
